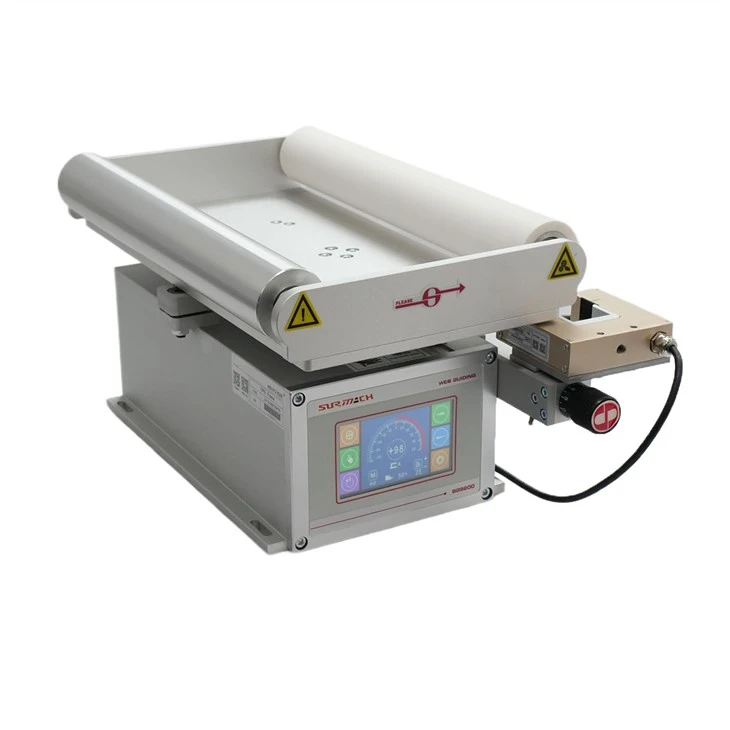

Przegląd produktu
Urządzenie-w{1}}internetowym przewodniku typu „wszystko w jednym” wykrywa odchylenie zwiniętego materiału podczas procesu podawania i koryguje przesunięcie boczne. Obsługuje wykrywanie krawędzi, prowadnicę centrowania, łatę kolorów i śledzenie linii.
Ten w pełni automatyczny system-z zamkniętą pętlą działa bez ręcznej interwencji i jest szeroko stosowany we wszystkich gałęziach przemysłu związanych z przetwarzaniem zwojów, takich jak drukowanie, pakowanie, etykietowanie,/produkcja papieru i folii/produkcja taśm stalowych/produkcja taśm przenośnikowych/laminowanie-wielowarstwowych materiałów itp.
specyfikacje
|
Napięcie robocze |
24VDC/48VDC/220VAC |
|
Pracującytemperatura |
-10 ~ 60 stopni |
|
Gdokładność |
0,1 ~ 0,3 mm |
|
Wykryćwspółczynnik rozdzielczości |
Większe lub równe 0,0085 mm |
|
Średnica rolki |
50/60/80/120 mm |
|
Długość rolki |
80 ~ 650 mm |
|
Typ powierzchni rolki |
Twarda anodowana guma-spożywcza Błyszczący pasek z aluminium/korka |
|
Swybór ensora |
Czujnik ultradźwiękowy / podczerwieni / kamery CCD |
|
Ekran kontrolera |
Cyfrowy wyświetlacz w kształcie tuby/ekran dotykowy/ekran LCD z przyciskami |
|
M: szerokość zwiniętego materiału |
< F (Roller face length) |
|
L: rozstaw rolek |
0,6 M < L < M |
|
U1: wprowadzenie rozstawu rolek |
0,5 M < U1=U2 < M |
|
U2: wałekwyjścierozstaw |
0,5 M < U1=U2 < M |
|
C: punkt środkowy obrotu |
Środkowy punkt rolki wejściowej |
|
: kąt prowadzenia wstęgi |
Mniejsze lub równe ±5 stopni |
Schemat ideowy
Instalacjaschemat trasy
Rysunki
Możliwość dostosowania wymiarów
|
GF-S/Nr modelu |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
|
Średnica rolki (mm) |
50 |
50 |
50 |
50 / 60 / 75 |
50 / 60 / 75 |
50 / 60 / 75 |
50 / 60 / 75 |
50 / 60 / 75 |
50 / 60 / 75 |
50 / 60 / 75 |
50 / 60 / 75 |
|
Długość rolki prowadzącej (mm) |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
|
Maksymalny rozstaw rolek (mm) |
150 |
200 |
250 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
|
Maksymalne napięcie |
800N |
1500N |
|||||||||
|
Szybkość przewodnika internetowego |
Maksymalna prędkość 25mm/s |
||||||||||
|
Długość skoku i |
± 22 mm i mniejsze lub równe ± 5 stopni (można określić wymagania specjalne) |
||||||||||
Cechy produktu
- Zintegrowana konstrukcja i zwarta konstrukcja
- Opcje montażu: Split/Zintegrowany
- Obsługiwany interfejs w języku angielskim
- Łatwe debugowanie i podłączanie-i-granie
- Precyzyjny-obrobiony maszynowo stop aluminium z piaskowaną i anodowaną powierzchnią
